Сегодняшней статьёй мы даём старт обзорам зарубежных BIM-стандартов. Вашему вниманию предлагается уникальный национальный BIM-стандарт, действующий в США, и получивший название NBIMS-USV3.

Вне всякого сомнения, в Российской Федерации активно разрабатываются собственные стандарты информационного моделирования. В то же время необходимо объективно оценивать ситуацию: страны Запада могут похвастаться огромным практическим опытом по внедрению и применению BIM-технологий. Изучение накопленного опыта – верный путь к тому, чтобы «не изобретать велосипед ещё один раз», и «не наступить на уже известные грабли».

Государственный стандарт США
Необходимо акцентировать внимание на довольно важном моменте – 3-я редакция национального BIM-стандарта США включает в себя 50 документов и её можно скачать на специальном правительственном интернет ресурсе. В указанных документах зачастую представлена информация или описание конкретного раздела, подраздела, ссылка на другой документ, ставший впоследствии стандартом.
В стандарте освещаются следующие стандарты:

• официальные определения, терминология;
• подробные таблицы, классификации системы OmniClass;
• степень детализации – LOD;
• принятые форматы данных, которым присвоен статус национального стандарта: UnitedStatesNational CAD Standard® (NCS), W3C XML 1.0, IFC 2x3, BIM CollaborationFormat (BCF) v1.0;
• рекомендации и методики обмена информацией, используемой для проектирования электрических систем, водоотвода, водоснабжения;
• обмен информацией, необходимой для проектирования отопительных систем, кондиционирования и вентиляции;
• определение ТЭП сооружения на стадии планирования.

Сегодняшний материал будет посвящен практическим документам, которые уже активно применяются несколько лет в США.


Практические документы Национального BIM-стандарта США
Переводу Национального BIM-стандарта США уделено огромное количество внимания, и проведён в полном объёме, поскольку они являются наиболее интересными с точки зрения внедрения актуальных технологий в области информационного моделирования.

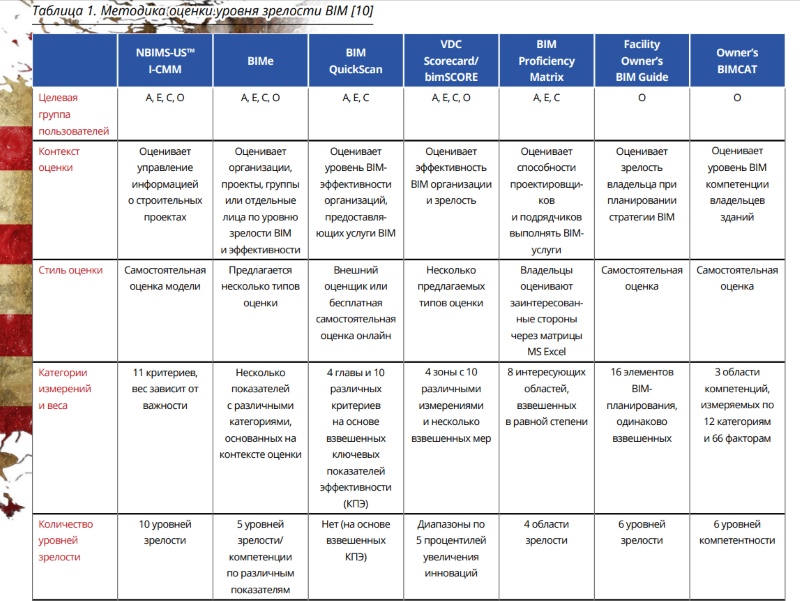

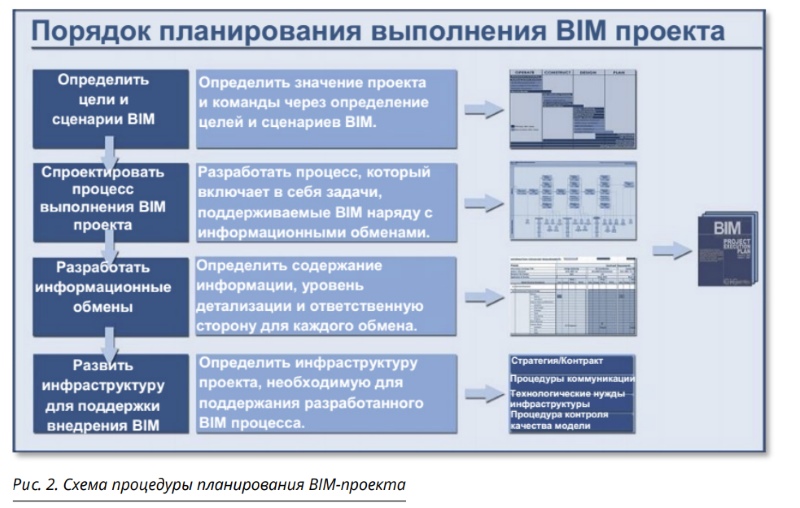

Настоятельно рекомендуем обратить внимание на порядок планирования BIM-проекта (см. Рис.2).

Представленный выше план по выполнению гарантирует, что каждая сторона знает не только свои возможности, но и обязанности, обусловленные включением BIM-стандартов в технологический рабочий процесс конкретного проекта.

Содержание плана по выполнению BIM-проекта
Стандарт включает в себя рекомендации относительно содержания, которые должны быть в плане по выполнению проекта BIM, в обязательном порядке. План проектного выполнения определяет важные BIM-сценарии, а также подробное проектирование процесса для реализации BIMобъекта на протяжении всего жизненного цикла.
План выполнения BIM-проекта разрабатывали специалисты из американского университета штата Пенсильвания и он включает в себя следующие разделы:

1. Обзор плана выполнения BIM-проекта.
2. Информация о проекте.
3. Главные контакты проекта.
4. Главные цели и важные задачи проекта/BIM-сценарии.
5. Организационные роли, а также детализированное штатное расписание.
6. Проработанная блок-схема BIM-процесса.
7. Основательные требования к данным объекта и BIM.

NBIMS-US – основа, регламентирующая применение указанного плана реализации в контексте стандарта, в то же время шаблоны-таблицы разделов и сам документ располагается в совершенно другом документе.
В редакции от мая 2011 года уже включали в себя требования к пространственной координации водопроводных, электрических, механических и противопожарных систем для строительных и монтажных моделей.
В указанном разделе представлены пространственные координационные требования по отношению к строительным и монтажным моделям, сопутствующим результатам. Фактически, строительным компаниям предоставляется доступ к компонентам иMEP-системам с целью последующего производства, а также монтажа.

Планирование, выполнение и управление передачей информационных данных
В стандарте представлены краткие рекомендации относительно разработки организационной информационной стратегии, определяются конкретные требования относительно стратегии, и состоит из разработки планов в аспекте передачи информации проекта, а также советов по осуществлению перечисленных планов.

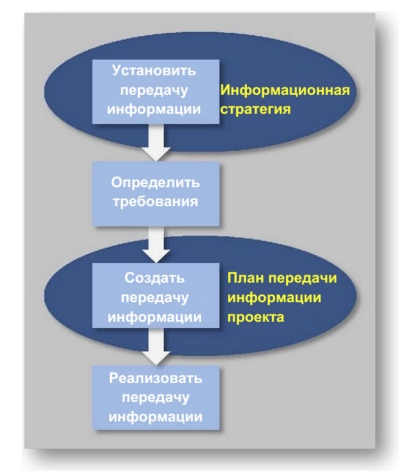

На рис.3 представлена обобщённая схема, которая описывает планирование и последующую реализацию обмена информацией.

Руководство по планированию BIM для собственников объектов
Руководство по планированию обеспечивает системность и структурность подхода для организаций (основной акцент делают на собственников объектов), благодаря чему осуществляется эффективное планирование внедрения информационного моделирования объектов в рамках установленных организационных процессов.

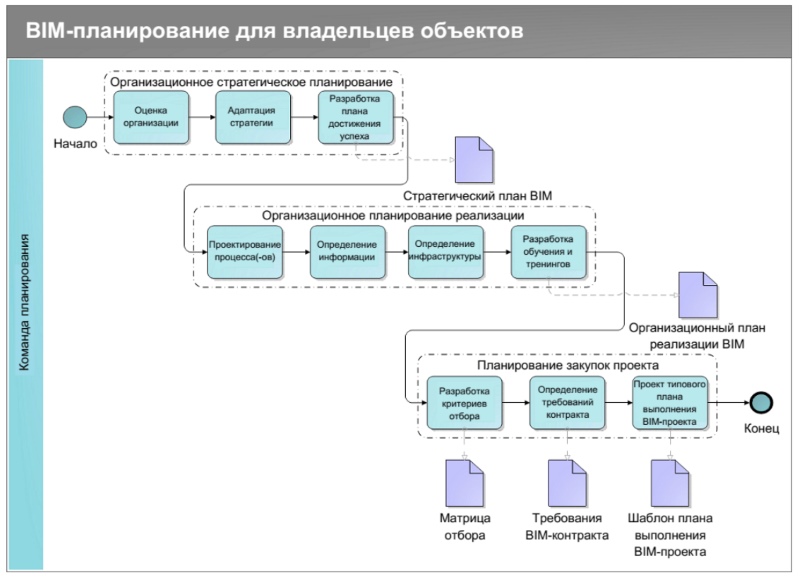

Указанный стандарт – логическое продолжение Стандарта планирования выполнения BIM-проекта. Карта процесса представлена на рис.4.

Практические требования BIM-контракта
Требования, описанные в этом разделе, применяются даже Инженерными войсками США для BIM-проектирования возводимых объектов. Они включают в себя 3 важные части:

• термины договора;
• план по выполнению BIM-проекта;
• номинальная матрица моделирования.

Указанные элементы функционируют комплексно, для создания требований BIM, которые можно считать вполне обоснованными, разумными и практичными. Необходимо акцентировать внимание на то, что требования USACE к BIM начали применяться еще с 2008 года. Их использовали в 500 многоцелевых и одиночных проектах на разных стадиях возведения, общая стоимость которых оценивается в 9 млрд рублей. Общая площадь указанных объектов уже превышает отметку в 46 млн. кв. футов.
Многие эксперты констатируют – данный раздел – самый востребованный, ввиду того, что юридического описания технологии BIM-проектирования практически нет. Единственный и главный её недостаток – рекомендации ориентированы на североамериканский рынок. В то же время они остаются довольно интересными, ввиду своей полноты, подробности описания. Их часто применяют на коммерческих объектах.

BIM-сценарии
Главная цель рассматриваемого документа – определить общий язык для подготовки BIM-сценариев. В этом документе представлена фундаментальна терминология и организационная структура для целей, для которых воплощается BIM на протяжении всего этапа жизненного цикла конкретного объекта.

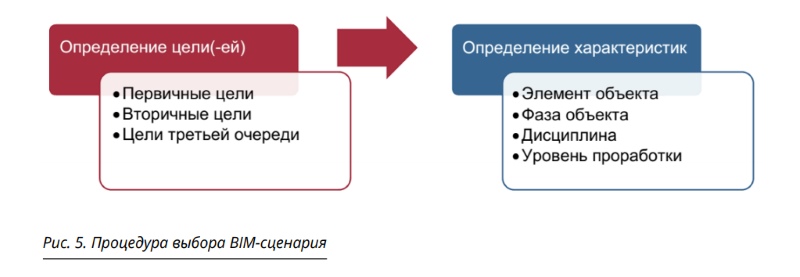

Благодаря указанному подходу, команды получают чётко обозначенные цели для воплощения BIM-проекта в реальность. На рис.5 представлено схематическое изображение процедуры по выбору оптимального BIM-сценария.

Подводя итоги
Сводный стандарт NBIMS-US можно назвать полноценной энциклопедией BIM-профессионала. Главное её преимущество – подготовка и ориентация на реализацию «снизу», т.е. исполнителем конкретного проекта: проектными организациями, строительными компаниями, заказчиками и производителями программного обеспечения.
