План земляных масс (вертикальную планировку) подготавливаются с учётом разбивочного плана без указания и последующего нанесения координационных осей сооружения, зданий, координат, размеров и сопутствующих привязок, указателя северного направления.
План организации рельефа специалисты выполняют согласно ГОСТ 21.508-93, где предусматривается водоотвод со строительной площадки, рекомендации по безопасности и благоприятные условия по движению по дорогам, ориентируясь на рельефные особенности местности.

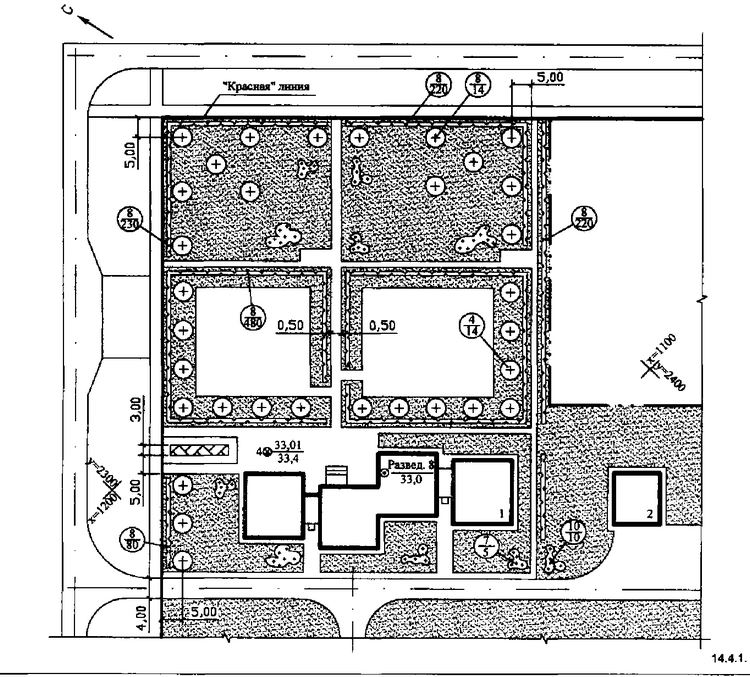

Рекомендуем обратить самое пристальное внимание на условные графические обозначения и изображения, представленные в табл. 14.4.1.

План земляных масс неизменно должен включать мероприятия по выполнению минимального объёма земляных работ при возведении сооружений, зданий, а также автомобильных дорог и т.п.
На плане организации рельефа важно провести через контуры проектируемых сооружений и зданий. Что касается дополнительных элементов благоустройства и озеленения не принято обозначать, показывать. Здесь же обозначают проектные отметки планировки красным цветом и фактические рельефные отметки (чёрным цветом) по верху отмостки в областях, где пересекаются наружные края с рельефом или в тех случаях, где отмостка отсутствует в принципе – в зоне пересечения рельефа с гранями стен.
Отметки обозначают в углах зданий, фиксируя их в виде дроби – красного цвета – проектная в числителе, а что касается фактической отметки рельефа чёрного цвета – в соответствующем знаменателе. Помимо этого, в обязательном порядке приводят ряд необходимых данных и отметок.

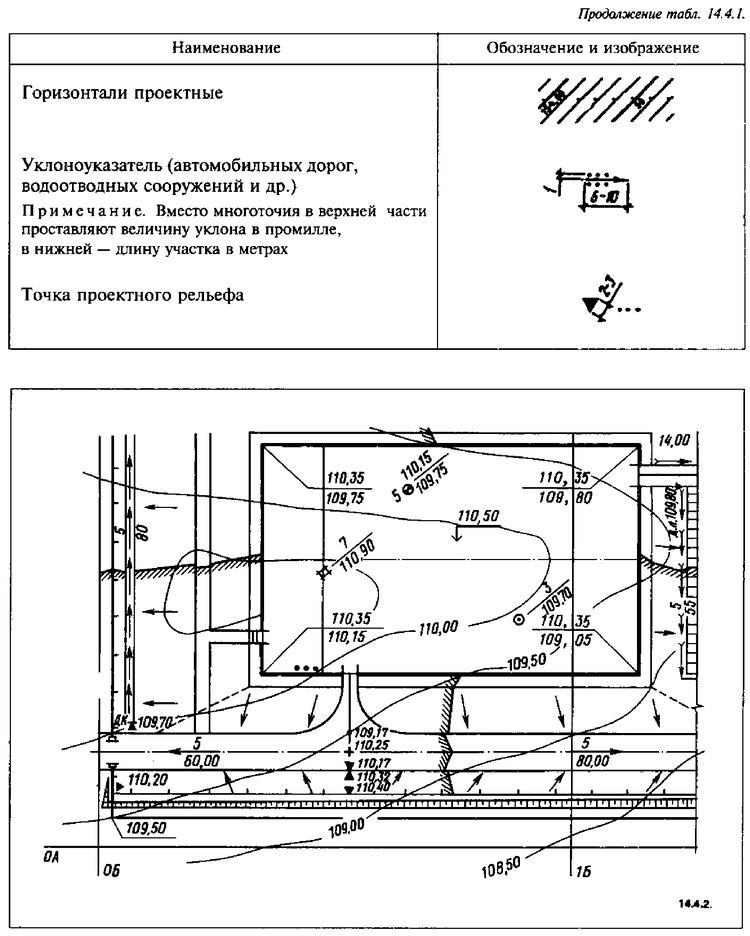

План организации рельефа необходимо реализовывать в проектных горизонталях (представлен на рис. 14.4.2).



В рассматриваемом случае горизонтали рекомендуется проводить с сечением рельефа через 0,1 и 0,2 м по всей площади планируемой территории. Предоставляется возможность на участках, где присутствуют однообразные уклоны нанесение проектных горизонталей с рельефным сечением через 0.5 м. Отметки проектных горизонталей фиксируют у стороны рельефного повышения, при этом проектные горизонтали, которые кратны 1 м, обозначают полностью, а в случае с промежуточными приводят только 2 знака после указания запятой.
При выполнении плана земляных масс опорными точками планировки, зачастую, указывают углы сооружений, площадок и зданий, пересечение осей автомобильных дорог и т.п. Что касается направления уклона проектного рельефа в указанном случае обозначают стрелками (рис. 14.4.2).
Понижение или повышение рельефной точки обозначают при помощи специального знака. Около знака указывают числовое значение отметки.
План земляных масс составляется для подсчёта земляных работ по плану организации вертикальной планировки. Что касается площади земельного участка, её разбивают на квадраты, сторона которых составляет 20 м. Указанные квадраты вписывают в специальную геодезическую строительную сетку. Предоставляется возможность привязки квадратов к «красной» линии или специальному разбивочному базису.
Допускается привязка квадратов к «красной» линии или разбивочному базису. Можно использовать квадратную сетку со сторонами от 10 до 50 м, ориентируясь на характер рельефа и оптимальную точность подсчёта.

Под каждой колонкой квадратов плана земляных масс размещают специализированную таблицу, ширина граф которой соответствует сетке квадратов (см. рис.14.4.3.). В этой таблице указывают суммарные объемы насыпи и выемки по колонке квадратов, а справа общие объемы насыпи и выемки по всей планируемой территории.
